上一篇SQL实现分组统计查询(按月、小时分组) 中介绍了按月和小时为单位怎样实现分组查询,在本文中会实现将上文查询的结果以图表的形式显示在页面上。在页面上显示图标有很多种解决方案,office的owc组建、自己写代码、或者是第三方的控件。本文中将使用ZedGraph控件来实现。选择ZedGraph有两个原因:

  1. 该控件是开源的,在必要的时候可以根据自己的需要来修改;
  2. 该控件所显示的图片是绘出来的,而不是生成的图片。

下载地址:http://sourceforge.net/project/showfiles.php?group_id=114675

1 将控件引用到项目中,本示例使用的是5.1.5版。

在工具栏下方的空白处点击右键—>添加选项卡,命名为ZedGraph

2010-12-30_101747
2010-12-30_101836

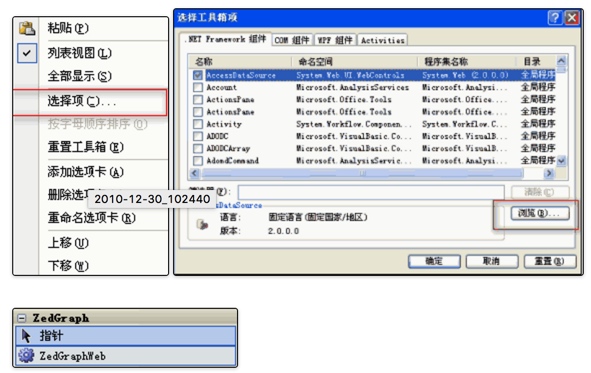

在ZedGraph选项卡点右键—>选择项…,在弹出窗口中选择下载下来的ZedGraph.Web.dll文件。

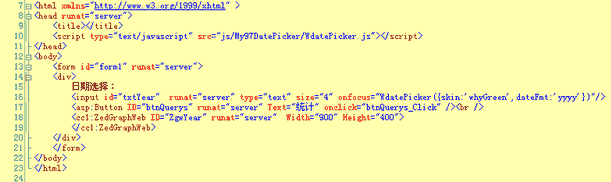

2 在项目中新建一aspx页面,命名为Year.aspx,将刚添加的ZedGraph控件拖到页面中,并在页面中添加一个文本框和一个按钮,文本框用来选择年份。

2010-12-30_102641

3 切换到代码视图,添加如下代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
namespace ZedGraphDemo
{
public partial class Year : System.Web.UI.Page
{
protected void Page_Load(object sender, EventArgs e)
{
this.ZgwYear.RenderGraph +=
new ZedGraphWebControlEventHandler(ZgwYear_RenderGraph);
}
void ZgwYear_RenderGraph(ZedGraphWeb webObject,
System.Drawing.Graphics g, MasterPane pane)
{
GraphPane myPane = pane[0];
// 标题
myPane.Title.Text = "每年分析(月为单位)";
myPane.XAxis.Title.Text = "时间";
myPane.YAxis.Title.Text = "访问量";
// 坐标对集
PointPairList list = new PointPairList();
//PointPairList list1 = new PointPairList();
//PointPairList list2 = new PointPairList();
//从数据库中获取数据集
DataTable dtYear = GetData();
if (dtYear == null)
return;
for (int i = 0; i < dtYear.Rows.Count; i++)
{
list.Add(Convert.ToDouble(i), Convert.ToDouble(dtYear.Rows[i]["Count"]));
//如果有多种类型,可以添加多个
//list1.Add(Convert.ToDouble(i), Convert.ToDouble(dtYear.Rows[i]["Count1"]));
//list2.Add(Convert.ToDouble(i), Convert.ToDouble(dtYear.Rows[i]["Count2"]));
}
BarItem myBar = myPane.AddBar("页面访问", list, Color.Blue);
//BarItem myBar1 = myPane.AddBar("", list1, Color.Red);
//BarItem myBar2 = myPane.AddBar("", list2, Color.Yellow);
myBar.Bar.Fill = new Fill(Color.Blue, Color.White, Color.Blue);
//myBar1.Bar.Fill = new Fill(Color.Red, Color.White, Color.Red);
//myBar2.Bar.Fill = new Fill(Color.Yellow, Color.White, Color.Yellow);
myPane.XAxis.MajorTic.IsBetweenLabels = true;
// X轴Label
string[] labels = new string[] { "1月", "2月", "3月", "4月", "5月", "6月",
"7月", "8月", "9月", "10月", "11月", "12月" };
//设置x轴刻度
myPane.XAxis.Scale.TextLabels = labels;
myPane.XAxis.Type = AxisType.Text;
// 颜色填充
myPane.Fill = new Fill(Color.White, Color.FromArgb(200, 200, 255), 45.0f);
myPane.Chart.Fill = new Fill(Color.White, Color.LightGoldenrodYellow, 45.0f);
pane.AxisChange(g);
myPane.YAxis.Scale.Max += myPane.YAxis.Scale.MajorStep;
BarItem.CreateBarLabels(myPane, false, "f0"); //在柱状图上方显示统计数
}
protected void btnQuerys_Click(object sender, EventArgs e)
{
GetData();
}
private DataTable GetData()
{
SqlHelper.ConnectionString =
ConfigurationManager.AppSettings["ConnectionString"].ToString();
SqlParameter[] parameters = new SqlParameter[1];
parameters[0] = new SqlParameter("@Year", SqlDbType.Int, 4);
parameters[0].Value = this.txtYear.Value.Trim().Length == 0 ? DateTime.Now.Year :
Convert.ToInt32(txtYear.Value.Trim());
DataSet ds = SqlHelper.ExecuteDataset("Counter_CounterYear", parameters);
if (ds != null && ds.Tables.Count > 0 && ds.Tables[0].Rows.Count > 0)
{
return ds.Tables[0];
}
else
{
return null;
}
}
}
}

4 在项目的根目录下创建一个名为ZedGraphImages的文件夹,只是作为ZedGraph绘图时的一个临时目录,并不会在该文件夹中生成图片,如果没有该文件夹会报异常。
